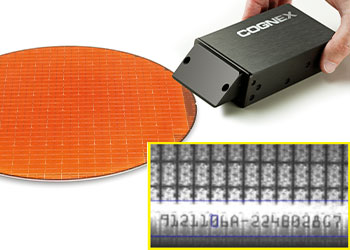

Cognex In-Sight 1720 系列在許多半導體 Fab、Wafer Sorter、Prober、Load Port及製程設備中已長期服役。當設備準備升級至 In-Sight 1740 系列時，評估重點不應只放在讀取速度或硬體規格，更應確認既有設備的通訊協定、軟體版本、安裝空間、I/O介面及晶圓讀取配方能否平順移轉。
對半導體產線而言，晶圓讀碼器升級的主要成本通常不只是硬體採購，而是設備停線、系統整合、軟體驗證、重新調校及人員訓練所產生的時間成本。因此，In-Sight 1740 系列所提供的向後相容設計，對既有 IS1720 裝機設備具有重要的升級價值。
IS1720 升級 IS1740 的五項核心優勢
In-Sight 1740 系列相較 IS1720，主要具備以下升級優勢：
• 讀取效能提升約40%
• 支援多種半導體設備通訊協定
• Wafer ID軟體可同時支援IS1720及IS1740
• 安裝方式相容既有1700、1701、1720及LKx5系列
• 支援水平與垂直安裝，降低機構修改需求
但必須特別說明：向後相容並不代表所有設備都能完全免設定、免驗證直接抽換。正式升級前，仍應確認通訊命令、線纜腳位、觸發訊號、I/O邏輯、光學條件及晶圓讀取設定。
一、IS1740讀取速度提升40%，真正價值是增加影像處理餘裕
根據 Cognex 官方產品資料，In-Sight 1740 系列相較前一代 In-Sight 1720 系列，讀取速度提高約40%。額外的處理效能也可用於執行較複雜的影像分析，而不必明顯增加整體讀取時間。
對 Fab 現場而言，這項效能提升不應只理解為「讀取時間縮短」，其更重要的意義是能在既有設備節拍內執行更多讀取策略，例如：
• 多組照明條件切換
• OCR影像增強濾鏡
• 不同曝光與影像處理設定
• 困難晶圓標記的多組讀取條件
• 自動優化及自學習設定
In-Sight 1740單一工作檔案最多可包含50組讀取設定；當既有設定無法完成讀取時，系統也可動態調整光源及影像增強條件，並保存成功的設定供後續使用。
因此，40%的效能提升主要可轉化為：
降低No Read、減少人工介入、提高設備稼動率，以及增加面對不同晶圓製程與表面狀態的容錯能力。
二、支援Fab常見設備通訊協定，降低Host端修改風險
In-Sight 1740系列支援以下通訊協定：
| 通訊協定 | 常見應用 |
|---|---|
| In-Sight | Cognex原生通訊 |
| In-Sight Native Mode | 既有In-Sight設備控制 |
| LKx5 | 舊型Cognex晶圓讀碼器介面 |
| Tokyo Electron，TEL | TEL半導體製程設備 |
| Accretech／TSK | Wafer Prober及量測設備 |
| Electroglas，EG | Electroglas晶圓測試設備 |
此外，IS1740提供10/100Base-T Ethernet、TCP/IP及RS-232C串列通訊介面。
當既有IS1720設備原本就使用上述協定時，升級IS1740通常能降低Host端或設備控制程式大幅重寫的風險。
不過，實際遷移時仍應逐項確認：
• 指令格式與回傳字串
• RS-232波特率及通訊參數
• Ethernet IP設定
• Trigger觸發方式
• Timeout及重試機制
• No Read、Error及Alarm處理邏輯
• 設備端SECS/GEM或上位控制程式的資料映射
換句話說，原生協定相容可以降低整合工作量，但正式上線前仍須完成設備通訊驗證，不建議直接假設所有Host程式都能完全免修改移轉。
三、同一套Wafer ID軟體可管理IS1720與IS1740
Cognex官方支援資訊顯示，In-Sight Explorer Wafer ID 4.5.0 CR3是同時支援In-Sight 1720與1740系列的韌體與軟體版本；目前官方提供的Wafer ID 4.5.2版本同樣支援1720及1740系列。
這項設計對既有Fab的重要價值包括：
• 工程端可在同一套Wafer ID軟體環境管理新舊設備
• 降低維護兩套工程軟體的負擔
• 既有讀取設定與參數較容易進行比對
• 有利於分階段更換，不需一次汰換整條產線
• 維修人員的操作介面與設定邏輯較為一致
需要注意的是，標準版In-Sight Explorer 4.5.2並不包含1720／1740晶圓讀碼器所需的專用韌體及操作介面，必須另外安裝對應的In-Sight Explorer Wafer ID套件。
舊版Windows系統的相容性說明
Cognex資料表列有Windows 10、Windows 7、Windows XP及Windows 2000等不同操作環境的支援資訊，官方支援頁面亦說明Windows 10已在現場成功使用。
但由於Windows XP、Windows 7等作業系統已屬舊式環境，實際導入仍應依照Fab內部IT資安政策、網路隔離要求及電腦硬體狀況進行評估，不建議單純以舊版相容性作為長期系統架構。
四、向後相容安裝可降低機構改造範圍
Cognex產品資料說明，In-Sight 1740系列提供向後相容安裝設計，可與1700、1701、1720系列及LKx5讀碼器相容。
這項設計有助於降低以下改機工作：
• 晶圓讀碼器固定座重新設計
• 機台內部空間重新配置
• 光學讀取位置大幅變更
• 既有設備機構重新加工
• 長時間停線施工
IS1740系列也可搭配CIO-1400 I/O模組，提供最多8組輸入及8組輸出，便於與PLC、設備控制器及外部訊號整合。
向後相容不等於所有Pinout完全相同
官方資料明確說明的是「向後相容安裝」及通訊協定相容性，但並未代表所有年代、所有線纜及所有設備配置的Pinout均可直接套用。
升級前仍應確認：
• 24VDC電源腳位
• Ethernet及RS-232線纜
• Trigger Input訊號
• I/O輸入輸出邏輯
• 接地及Shield處理
• 既有CIO模組型號
• 客製轉接線及設備商配線方式
對於服役十年以上的設備，現場線路可能曾經過設備商或SI修改，因此最好以實際電路圖及量測結果進行確認。
五、水平及垂直安裝，提高狹小設備空間的配置彈性
In-Sight 1740系列支援垂直及水平兩種安裝方式：
• 垂直安裝工作距離最遠可達80mm
• 搭配反光鏡附件進行水平安裝時，工作距離最遠為56mm
• 一般可調整工作距離範圍為5mm至80mm
相關機構與工作距離規格已列於Cognex產品資料中。
對於Wafer Sorter、Pre-Aligner、Load Port、Prober或既有製程設備而言，機台內部經常受到Z軸高度、機械手臂移動範圍及晶圓傳送路徑限制。水平安裝方案可以在機台上方空間不足時，降低重新設計設備機構的需求。
IS1740、IS1741與IS1742如何選擇？
In-Sight 1740系列共有三種主要型號：
| 型號 | 解析度 | 光源 | 建議應用 |
|---|---|---|---|
| IS1740 | 752 × 480 | 633nm紅光 | 基本OCR及一般代碼讀取 |
| IS1741 | 1024 × 768 | 622nm紅光 | 多數Wafer OCR、T7 DataMatrix及條碼 |
| IS1742 | 1024 × 768 | 880nm紅外光 | 超薄氧化物、氮化物及聚醯亞胺塗層晶圓 |
不能只依照原本IS1720的型號名稱直接決定替代機種，應先確認實際讀取內容是SEMI OCR、SEMI T7 DataMatrix、BC412、IBM412或其他字元與二維碼格式。
Cognex Wafer ID讀取演算法的實際價值
Cognex資料表指出，In-Sight 1740系列的讀取演算法，是根據超過31,000套Wafer ID系統的安裝經驗所開發。
這項數字代表的是演算法開發時累積的歷史裝機經驗，並非目前全球即時裝機總數。其讀取技術主要用於處理以下困難情況：
• CMP製程後標記對比下降
• Edge Bead造成字元不完整
• 晶粒或製程圖案干擾
• 超薄膜層造成反射差異
• 藍寶石及特殊基板
• 弱雷射標記與低對比OCR
IS1720升級IS1740的建議驗證流程
為降低設備上線風險，建議依照以下程序執行：
1. 盤點既有設備
記錄原讀碼器型號、韌體版本、通訊方式、線纜型號、工作距離、光源設定及設備商名稱。
2. 備份現有設定
備份Job File、讀取設定、通訊參數、成功與失敗影像、Alarm條件及PLC／Host端程式。
3. 確認晶圓標記規格
確認晶圓使用OCR、SEMI字型、T7 DataMatrix、BC412、IBM412或其他標記格式。
4. 進行樣品讀取測試
測試正常晶圓及最困難晶圓，包括低對比、CMP後、塗層、刮傷、污染及不同批次樣品。
5. 驗證機構與電氣介面
確認安裝孔位、工作距離、反光鏡配置、電源、線纜、Trigger及I/O腳位。
6. 驗證設備通訊
實際測試Host命令、回傳格式、讀取時間、No Read、Timeout及Alarm處理。
7. 執行平行驗證
建議新舊讀碼器進行一段期間的平行測試，比較：
• Read Rate
• No Read Rate
• 誤讀率
• 單次讀取時間
• 人工介入次數
• 不同批次晶圓穩定性
8. 建立Rollback機制
正式更換前保留原讀碼器、原始設定及復原程序，以避免異常時無法快速恢復生產。
常見問題 FAQ
Cognex In-Sight 1740可以直接取代In-Sight 1720嗎？
IS1740具有向後相容安裝及多種舊設備通訊協定支援，可降低IS1720升級的機構及整合工作量。但仍須確認線纜腳位、電源、Trigger、I/O、通訊命令及Wafer Job設定，不應在未驗證的情況下直接判定為完全即插即用。
IS1720與IS1740可以使用同一套軟體嗎？
可以。In-Sight Explorer Wafer ID 4.5.0 CR3及4.5.2均支援IS1720與IS1740系列，但需安裝專用的Wafer ID軟體套件，而不是只有標準版In-Sight Explorer。
IS1740比IS1720快多少？
Cognex官方資料指出，IS1740系列讀取速度較IS1720系列提高約40%，額外效能也可用於執行更多影像分析及自動優化設定。
哪一款IS1740系列適合讀取SEMI T7？
多數SEMI T7 DataMatrix應用建議評估IS1741；若晶圓具有特殊超薄氧化物、氮化物或聚醯亞胺塗層，則可評估採用880nm紅外光的IS1742。最終仍應以實際晶圓樣品測試為準。
IS1740可以水平安裝嗎？
可以。IS1740系列可搭配反光鏡附件水平安裝，水平安裝工作距離最遠約56mm；垂直安裝最遠約80mm。
宇佑科技提供Cognex Wafer ID升級與測試服務
宇佑科技可協助半導體設備商、Fab及系統整合商進行Cognex In-Sight 1720升級In-Sight 1740系列的技術評估，包括：
• IS1720既有設備盤點
• IS1740、IS1741、IS1742型號選擇
• Wafer OCR及SEMI T7樣品讀取測試
• 通訊協定及Host介面確認
• 工作距離與安裝空間評估
• 光源及讀取參數優化
• 新舊設備讀取結果比對
• 現場安裝、教育訓練及技術支援
針對既有Fab設備升級，宇佑科技將以降低停線時間、控制整合風險及維持晶圓追溯穩定性為主要導入目標，協助客戶建立可驗證、可回復及可長期維護的Wafer ID升級方案。
