V8 | 如何將V6/V7/V8/V9透過MJ1將人機畫面上傳與載入的設定教學

適用機種：V606、V608、V610、V612、V706、V708、V710、V712、
V806、V808、V810、V812、V906、V9080、V9100、V9120、V915

V7/V8系列人機畫面傳送指引

V9系列人機畫面傳送指引


傳輸線製作：

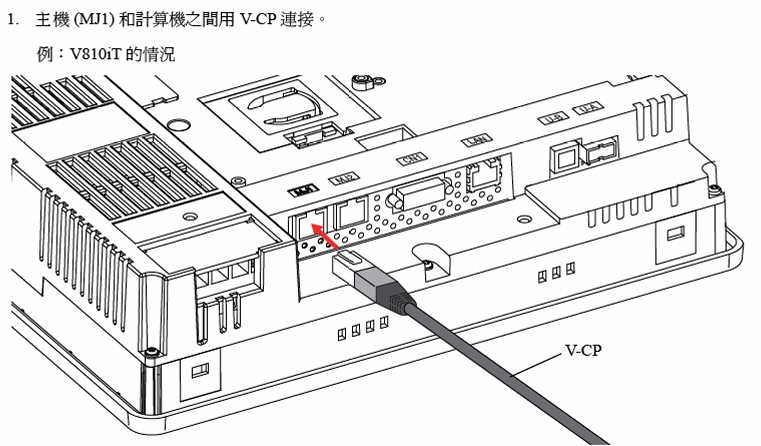

1、傳輸線製作(PC<--->MJ1)

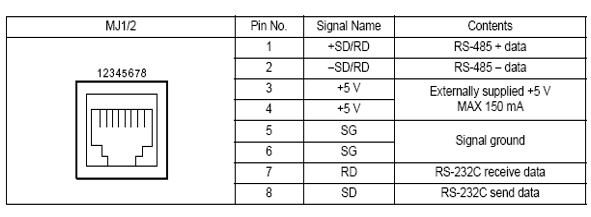

  1-1 人機端MJ Port腳位定義

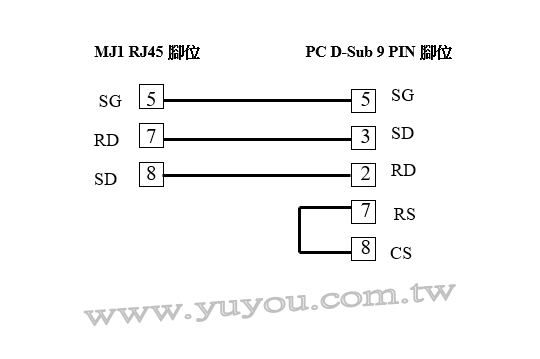

   1-2 人機MJ1和PC端(D-Sub9PIN)腳位定義

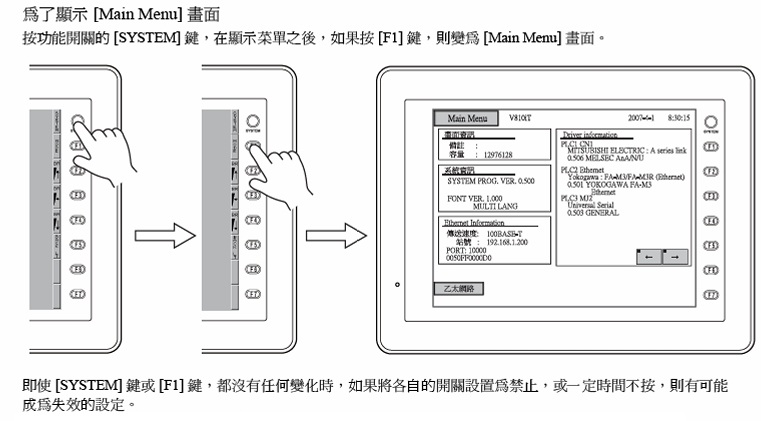

2、將人機切換到系統畫面
當使用V6/V7透過MJ1上下載畫面時，有時必須將人機切到系統畫面上，方能正常作用。
