在工業自動化與機器視覺應用中，傳統2D影像主要取得物體的長度與寬度資訊，但當檢測項目涉及高度、深度、傾斜、曲率、凹凸形狀或零件組裝位置時，僅使用2D影像通常無法完整描述物體的真實幾何特徵。
工業3D量測技術可同時取得物體的X、Y、Z座標資訊，建立零件的立體表面資料，進一步執行高度量測、尺寸判定、表面缺陷檢查、組裝驗證及機器人定位等工作。
什麼是工業3D量測？

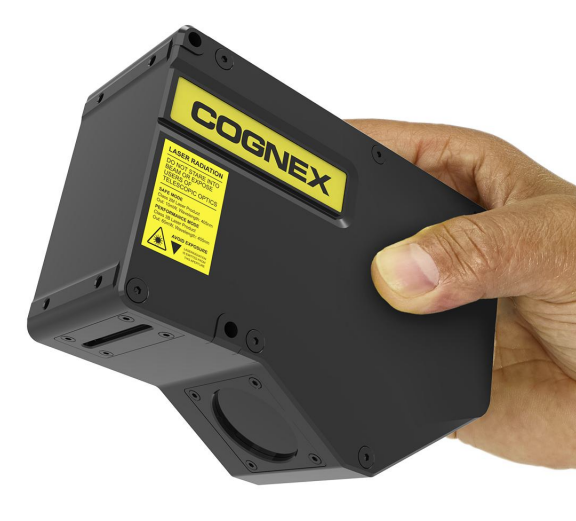

工業3D量測是利用3D相機、雷射位移感測器或其他3D成像設備，取得被測物體的立體輪廓與高度資訊，再透過3D演算法分析零件的幾何尺寸與表面狀態。
常見量測項目包括：
♦ 高度與高度差
♦ 深度與段差
♦ 平面度與共面度
♦ 翹曲與變形
♦ 間隙與面差
♦ 曲率、圓弧與半徑
♦ 孔洞深度與凹槽形狀
♦ 零件體積與輪廓
♦ 螺絲、PIN針及元件突出高度
相較於2D視覺只分析平面影像，3D量測可以直接判斷物體在空間中的真實位置與形狀，因此更適合高低落差明顯、表面形狀複雜或安裝角度不固定的工業零件。
為什麼工業檢測需要3D高度資訊？
許多零件在2D影像中看起來相同，但實際高度、深度或形狀可能完全不同。
例如：
♦ 螺絲雖然存在，但可能沒有鎖到底。
♦ 電子元件位置正確，但可能浮高或傾斜。
♦ 金屬零件外輪廓正常，但表面可能存在凹痕。
♦ 塑膠件尺寸正確，但可能發生翹曲或變形。
♦ 兩個組裝件在俯視影像中重疊，但實際存在高度差。
當量測物體在不同區域具有明顯的高度變化時，必須將Z軸資訊納入判定，才能避免因透視、遮蔽或表面傾斜產生誤判。
2D、2.5D與True 3D有什麼差異？
| 比較項目 | 2D影像 | 2.5D高度圖 | True 3D點雲 |
|---|---|---|---|
| 資料內容 | X、Y與灰階／彩色資訊 | 每個X、Y位置對應一個Z高度 | 每個點具有獨立X、Y、Z座標 |
| 高度量測 | 無法直接量測 | 可以 | 可以 |
| 凹凸與曲面分析 | 能力有限 | 部分可分析 | 可完整分析 |
| 遮蔽特徵 | 難以取得 | 仍可能受限 | 可融合不同角度資料 |
| 零件旋轉或傾斜 | 容易產生透視差異 | 精度可能受基準面影響 | 可在全域3D座標中運算 |
| 多角度資料融合 | 困難 | 需進行插值與校正 | 可直接整合至共同座標系 |
| 適合應用 | OCR、條碼、平面外觀 | 高度與段差量測 | 複雜幾何、曲面及精密量測 |
什麼是2.5D高度圖？

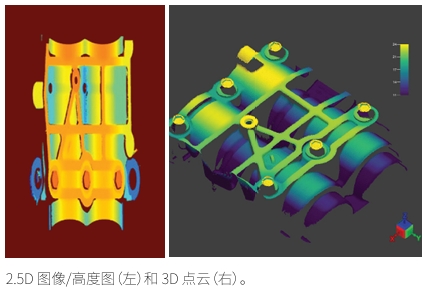

2.5D高度圖通常以一個平面網格為基礎，每一個X、Y位置只記錄一個Z軸高度值，並透過不同顏色呈現高度差異。
這類資料適合：
♦ 平坦基準面上的高度量測
♦ 簡單零件的段差檢查
♦ 點膠高度與寬度檢查
♦ 表面凸起或凹陷判定
♦ 元件是否浮高
但是，當零件具有垂直側面、深孔、內凹曲面、遮蔽區域或大角度傾斜時，2.5D高度圖可能無法完整呈現物體。
什麼是True 3D點雲？

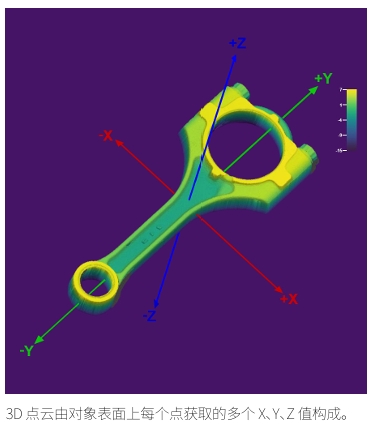

True 3D點雲是由大量具有獨立X、Y、Z座標的資料點所組成，可在三維座標空間中呈現物體的真實形狀。
與2.5D高度圖不同，True 3D資料不必限制每一個X、Y位置只能存在一個Z值。因此，系統能夠表示：
♦ 垂直表面
♦ 凹槽與深孔
♦ 圓柱與球面
♦ 複雜曲面
♦ 零件背面或遮蔽特徵
♦ 同一位置上的多層高度資訊
True 3D資料也能將不同角度取得的點雲整合到共同的全域座標中，降低多角度影像合併時的插值與計算誤差。
True 3D點雲量測的主要優勢
1. 更準確呈現凹面、凸面與曲率

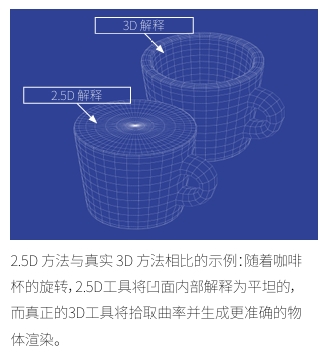

傳統2D或2.5D工具可能將傾斜的圓形判讀為橢圓，也可能把凹面內部視為平面。True 3D演算法則可直接針對球體、圓柱、平面、曲面及其他三維幾何結構進行分析，更適合曲率、圓弧、孔洞及複雜零件量測。
2. 降低零件姿態變化造成的誤差
當零件在輸送帶上發生旋轉、位移或傾斜時，2D影像容易受到透視影響。True 3D可先建立零件的3D座標與基準面，再執行量測，降低零件姿態對結果的影響。
3. 能夠檢查隱藏或遮蔽特徵
透過多角度感測器或多組點雲資料融合，可以取得單一視角無法觀察的區域，例如深孔內部、垂直側面、凹槽或零件接合處。
4. 簡化複雜3D量測程式設計
真正針對3D環境開發的平面、圓柱、球體及曲面工具，可以直接放置在3D模型上，避免將2D演算法勉強套用在立體零件上，提升系統設計效率及檢測穩定性。
5. 支援多種資料輸出
3D點雲除了可以直接進行空間量測，也可轉換為：
♦ 高度圖
♦ 灰階影像
♦ 2D投影影像
♦ 假彩色高度影像
♦ 立體渲染模型
因此，同一組3D資料可以同時支援尺寸量測、表面檢查及操作人員判讀。
工業3D量測常見應用
一、電子與半導體產業
工業3D視覺可應用於：
♦ PCB元件高度量測
♦ PIN針高度與共面度
♦ IC、BGA及封裝元件翹曲
♦ 連接器端子高度
♦ 晶圓或基板平面度
♦ 點膠高度、寬度及體積
♦ 元件浮高、傾斜與錯位
這類應用除了需要判斷元件是否存在，也需要確認元件是否安裝到正確高度。
二、精密金屬與機械零件
常見項目包括：
♦ 金屬零件平面度
♦ 沖壓件高度與變形
♦ 齒輪、螺牙與溝槽輪廓
♦ 軸承與圓柱尺寸
♦ 孔深與沉孔尺寸
♦ 刮傷、凹痕及凸點
♦ 加工後尺寸驗證
三、汽車零組件
3D量測可用於：
♦ 焊道高度與寬度
♦ 間隙與面差Gap & Flush
♦ 連接器與端子組裝
♦ 密封膠與塗膠檢查
♦ 鑄造件與沖壓件變形
♦ 輪胎或橡膠表面輪廓
♦ 零件裝配高度確認
四、電池與新能源產業
應用項目包括：
♦ 電池極柱高度
♦ 模組平面度
♦ 電芯排列與間距
♦ 焊點與焊道輪廓
♦ 膠路完整性及膠量
♦ 外殼變形與表面缺陷
五、食品、包裝與物流
3D視覺不只可進行精密尺寸量測，也能應用於：
♦ 包裝內容物是否缺少
♦ 紙箱尺寸與變形
♦ 瓶蓋是否鎖緊
♦ 產品高度與堆疊狀態
♦ 包裝體積量測
♦ 機器人隨機取放與定位
工業3D量測系統的基本流程
一套完整的3D視覺量測系統，通常包含以下流程：
3D取像 → 點雲建立 → 雜訊過濾 → 零件定位 → 建立3D基準 → 設定量測區域 → 執行尺寸或缺陷分析 → OK／NG判定 → PLC、機器人或MES資料交換
系統整合時，除了3D相機規格，還需要同步評估：
♦ 視野範圍
♦ Z軸量測範圍
♦ X、Y及Z軸解析度
♦ 零件材質與反射特性
♦ 產線速度與節拍
♦ 量測精度與重複精度
♦ 安裝距離與設備空間
♦ 觸發、編碼器及通訊方式
♦ PLC、機器人及上位系統整合需求
哪些情況建議採用True 3D量測？
當應用具有以下條件時，建議優先評估True 3D點雲方案：
♦ 零件具有深孔、凹槽、圓柱或複雜曲面。
♦ 零件位置、旋轉角度或傾斜狀態不固定。
♦ 需要融合兩個以上視角的3D資料。
♦ 檢測位置可能受到遮蔽。
♦ 需要執行曲率、球面、圓柱或空間距離量測。
♦ 需要建立零件的真實3D模型。
♦ 2.5D高度圖的量測結果容易受到基準面或取像角度影響。
若檢測物固定在平坦輸送面上，且只需要簡單高度、段差或體積判斷，2.5D方案可能已能滿足需求；若涉及複雜幾何與多方向量測，True 3D通常更具穩定性。
宇佑科技工業3D視覺量測服務
宇佑科技提供工業3D機器視覺與自動化量測系統的規劃、測試及整合服務，可依照客戶零件特性、量測精度、視野範圍與生產節拍，協助評估適合的3D成像方式。
服務內容包括：
♦ 3D量測需求分析
♦ 零件樣品測試與可行性驗證
♦ 3D相機與感測器選型
♦ 點雲與量測工具評估
♦ PLC、機器人及運動控制整合
♦ 檢測軟體與操作介面開發
♦ 生產數據、SQL及MES串接
♦ 現場安裝、教育訓練與技術支援
透過前期樣品測試，可確認材質反光、量測範圍、取像角度及重複精度，降低設備導入後的技術風險。
工業3D量測常見問題 FAQ
3D機器視覺可以量測哪些尺寸？
3D機器視覺可以量測高度、深度、段差、平面度、翹曲、間隙、面差、曲率、孔深、體積及零件之間的空間距離。
2.5D與True 3D最大的差別是什麼？
2.5D高度圖通常在每一個X、Y位置只提供一個Z高度；True 3D點雲中的每個資料點均具有獨立X、Y、Z座標，能呈現垂直面、凹槽、深孔及複雜曲面。
3D量測會受到零件顏色影響嗎？
不同3D成像原理對顏色、透明度、鏡面反射及表面粗糙度的敏感程度不同。正式選型前，建議使用實際工件進行測試。
3D視覺可以檢查黑色或高反光金屬嗎？
可以，但必須依照材料特性選擇適當的3D感測器、曝光方式、雷射波長與取像角度，必要時使用HDR或多重曝光。
3D相機可以與PLC或機器人連線嗎？
可以。工業3D視覺系統通常可透過Ethernet、TCP/IP、工業通訊協定或數位I/O，與PLC、機器人、運動控制器及MES系統交換資料。
如何確認3D量測精度是否符合需求？
應使用實際樣品，在接近正式產線的工作距離、速度、治具及環境條件下進行重複量測，確認精度、穩定性與檢測節拍。
