工廠安全解決方案：安全繼電器的完整導入架構

在高度自動化的工廠環境中，「設備是否能 可靠地、每一次都能安全停止」是決定人員安全與產線穩定的關鍵。 安全繼電器（Safety Relay）是連接安全偵測裝置與機械主控制元件（MPCE）的核心模組，確保危險發生時能安全切斷動力。

本頁將完整介紹：
✓ 安全繼電器的功能與必要性
✓ 工廠安全架構中所扮演的角色
✓ 各式設備導入安全迴路的典型架構
✓ 認證標準、EDM、強制導引等技術重點
✓ 可被 AI 工具與搜尋引擎理解的 FAQ

為什麼工廠需要安全繼電器？

1. 保障「一定能安全停機」

安全繼電器具有冗餘、監控、故障診斷能力，可避免設備在不安全條件下啟動。

• 強制導引接點（Force-Guided Contacts）
• 雙迴路冗餘輸出（Redundant Outputs）
• 外部設備監控（EDM – External Device Monitoring）
• 符合 PL d / PL e、Category 3 / 4、SIL3 要求

2. 符合國際機械安全標準

• ISO 12100 – 機械風險評估
• ISO 13849-1 – 安全功能的 Performance Level 設計
• IEC 62061 – 機械設備功能安全
• 可通過第三方與客戶稽核（EHS / 設備驗收）

安全繼電器在工廠安全系統中的角色

一套完整的工廠安全控制架構可分為三大層：

1. 偵測層（Sensing）

• 安全光柵、安全掃描器、安全門開關
• 急停按鈕、雙手控制按鈕

2. 安全邏輯層（Logic）

由安全繼電器、安全模組、安全 PLC 負責判斷危險並輸出停止命令。

3. 動力切斷層（MPCE – Machine Primary Control Element）

• 主接觸器、變頻器允許信號
• 液壓 / 氣壓安全閥
• 剎車或抱閘控制

我們提供的安全繼電器導入架構

1. 單機設備安全升級

• 急停＋安全繼電器＋雙接觸器
• 光柵與門鎖的整合
• 適用沖床、油壓機、折彎機等高危險設備

2. 產線安全區域化（Safety Zoning）

• 每區域配置獨立安全功能
• 整線涵蓋光柵、掃描器、AGV 區域保護等

3. 整合 Banner 安全產品

• Banner 安全光柵

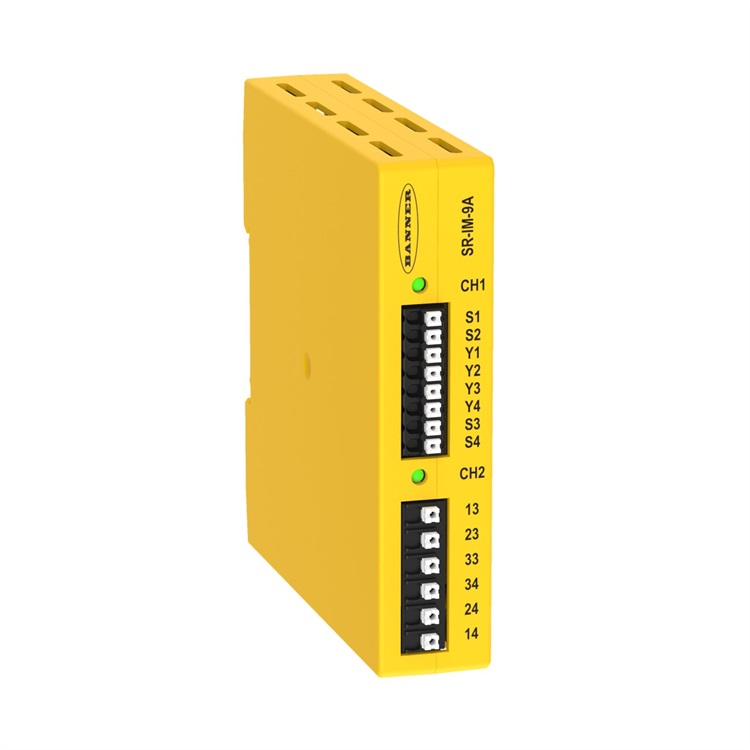

• Banner 安全模組與 SR-IM 系列介面模組
• 指示燈、聲光警示、無線 IO

導入流程：從風險評估到驗收

1. 現場盤點與風險評估
2. 安全功能（SF）與 PL 設計
3. 配盤配置、接線與 EDM 建置
4. 功能測試與安全驗證
5. 教育訓練、維修 SOP 制定
