富士 Fuji/Hakko V9071iWRLD|V9 人機介面選型與 PLC 通訊
宇佑科技提供需求評估、相容性核對與導入技術支援。請提供完整型號、盤面開孔、PLC 型號及原 V-SFT-6 專案檔,供宇佑核對通訊驅動、接線與畫面移轉。
•V9071iWRLD•V9071iWLD
7型 WVGA(800×480)
V9系列型錄下載

歡迎您透過LINE直接詢問或報價:
請於LINE ID搜尋 @yuyou
| V9071iW | ||
|---|---|---|
| 電源 | 額定電壓 | DC品DC24V |
| 電源容許範圍 | DC品±10% | |
| 允許瞬間停電時間 | DC品1ms以內 | |
| 消耗功率(最大額定) | DC品22W以下 | |
| 絕緣電阻 | DC500V 10MΩ以上 | |
| 物理環境 | 運作溫度 | 0~50℃ ※1 |
| 運作濕度 | 85%RH以下(無結露) ※1 | |
| 使用高度 | 標高2000m以下 | |
| 使用環境 | 無腐蝕性氣體、塵埃不嚴重(無導電性塵埃) | |
| 保存溫度 | -10~60℃ ※1 | |
| 保存濕度 | 85%RH以下(無結露) ※1 | |
| 過電壓種類 | 種類Ⅱ | |
| 污染度 | 污染度2 | |
| 機械運行條件 | 耐振動 | JIS B 3502(IEC61131-2)適用 振動頻率 5~9Hz 半振幅:3.5mm、9~150Hz 定加速度 9.8m/s2(1G)、X,Y,Z 3方向(各10次) |
| 耐衝擊 | JIS B 3502(IEC61131-2)適用 最大加速度 147m/s2(15G)、X,Y,Z各3方向、各3回(計18次) | |
| 電氣運行條件 | 抗雜訊 | 雜訊電壓1000Vp-p、脈衝幅1μs、上升時間1ns |
| 耐靜電放電 | 適用IEC61000-4-2、接觸6kV、氣中(air)8kV | |
| 設置條件 | 接地 | D種接地(第3種接地)FG、SG分離 |
| 構造 | 保護結構:IP66相當、Type 4X/13 (使用防水圈時) 後蓋:IP20相當 形狀:一體型 安裝方法:面板嵌入安裝 | |
| 冷卻方式 | 自然空冷 | |
| 外形尺寸 W×H×D(mm) | 187.2 × 147.6 × 60.3 | |
| 面板開口尺寸 W×H(mm) | 187.2 × 133.4(+0.5/-0) | |
| 質量(僅本體) | 約1.0 kg | |
| 外殼顏色 | 淺灰 | |
| 材質 | PC樹脂 | |
| 畫面 Flash(FROM) | 64MB | |
|---|---|---|
| 備份 SRAM | 800KB | |
| 顯示部規格 | 顯示裝置 | TFT彩色 |
| 顯示解析度 | 800 × 480 | |
| 顯示尺寸 | 7吋 | |
| 顯示顏色 | 1,677萬色 ※2 | |
| 背光燈 | LED | |
| 背光燈壽命 | 100,000 小時 | |
| 觸控開關規格 | 方式 | 靜電容量 |
| 外部介面規格 | D-Sub9針(CN1)※3 | RS-232C、RS-485(2線式)、RS-422(4線式) 非同步串列 資料長:7、8位元 同位元:偶數、奇數、無 停止位元:1、2位 傳送速度:4800、9600、19200、38400、57600、76800、115200 bps |
| 8針MJ埠 (MJ1/MJ2) | RS-232C、RS-485(2線式)、RS-422(4線式)※4 非同步串列 資料長:7、8位元 同位元:偶數、奇數、無 停止位元:1、2位 傳送速度:4800、9600、19200、38400、57600、76800、115200、187500 ※5bps | |
| SD卡 | 1槽 標準配備 | |
| Ethernet | 2CH 傳送速度:100 Mbps、 10 Mbps | |
| 無線 LAN ※6 | IEEE802.11b/g/n適用(2.4GHz) | |
| USB | Type A、Type mini-B(Ver.2.0) | |
| 語音輸出 | - | |
| 時鐘 | 備份期間 | 5年(周圍溫度25℃) |
| 萬年曆精度 | 每月誤差 ±90秒(周圍溫度25℃、無通電時) | |
| 適應規格 | CE標示 | EN61000-6-2、EN61000-6-4 |
| UL・cUL | UL61010-1、UL61010-2-201※7 | |
| KC | 支援 | |
| 電波法 ※6 | 日本:TELEC 美國:FCC 歐洲:RE 韓國:KC 加拿大:IC RSS | |
| 船級規格 | - |
尺寸單位為 mm。點圖可放大,連接器位置與可用功能須依型號及選配核對。

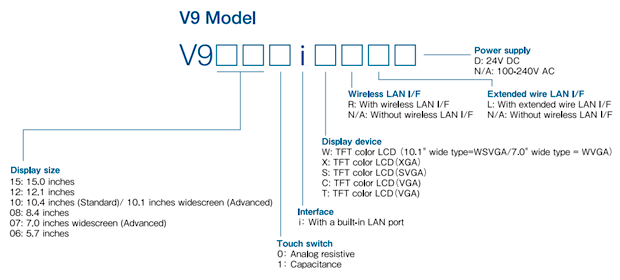

原廠頁列出的完整型號:V9071iWRLD、V9071iWLD。
請提供完整型號、盤面開孔、PLC 型號及原 V-SFT-6 專案檔,供宇佑核對通訊驅動、接線與畫面移轉。
