富士 MONITOUCH V9080iC|規格與工程圖
產品規格
一般規格
| V9080iC | ||
|---|---|---|
| 電源 | 額定電壓 | DC24V |
| 電源容許範圍 | ±10% | |
| 允許瞬間停電時間 | 1ms以內 | |
| 消耗功率(最大額定) | 17W以下 | |
| 絕緣電阻 | DC500V 10MΩ以上 | |
| 物理環境 | 運作溫度 | 0~50℃ ※1 |
| 運作濕度 | 85%RH以下(無結露) ※1 | |
| 使用高度 | 標高2,000m以下 | |
| 使用環境 | 無腐蝕性氣體、塵埃不嚴重(無導電性塵埃) | |
| 保存溫度 | -10~60℃ ※1 | |
| 保存濕度 | 85%RH以下(無結露) ※1 | |
| 過電壓種類 | 種類Ⅱ | |
| 污染度 | 污染度2 | |
| 機械運行條件 | 耐振動 | JIS B 3502(IEC61131-2)適用 振動頻率 5~9Hz 半振幅:3.5mm、9~150Hz 定加速度 9.8m/s2(1G)、X,Y,Z 3方向(各10次) |
| 耐衝擊 | JIS B 3502(IEC61131-2)適用 最大加速度 147m/s2(15G)、X,Y,Z各3方向、各3回(計18次) | |
| 電氣運行條件 | 抗雜訊 | 雜訊電壓1,500Vp-p、脈衝幅1μs、上升時間1ns |
| 耐靜電放電 | 適用IEC61000-4-2、接觸6kV、氣中(air)8kV | |
| 設置條件 | 接地 | D種接地(第3種接地)FG、SG分離 |
| 構造 | 保護結構:IP66相當、Type 4X/13 ※2(使用防水圈時) 後蓋:IP20相當 形狀:一體型 安裝方法:面板嵌入安裝 | |
| 冷卻方式 | 自然空冷 | |
| 外形尺寸 W×H×D(mm) | 235.0 × 180.0 × 48.9 | |
| 面板開口尺寸 W×H(mm) | 220.5 × 165.5(+0.5/-0) | |
| 質量(僅本體) | 約1.3 kg | |
| 外殼顏色 | 淺灰(僅限黑色樣式 前蓋:黑色) | |
| 材質 | PC樹脂 | |
性能規格
| 畫面 Flash(FROM) | 64MB | |
|---|---|---|
| 備份 SRAM | 800KB | |
| 顯示部規格 | 顯示裝置 | TFT彩色 |
| 顯示解析度 | 640 × 480 | |
| 顯示尺寸 | 8.4吋 | |
| 顯示顏色 | 1,677萬色 ※3 | |
| 背光燈 | LED | |
| 背光燈壽命 | 70,000 小時 | |
| 觸控開關規格 | 方式 | 類比電阻膜 |
| 功能開關規格 | 構成數 | 8個 |
| 外部介面規格 | D-Sub9針(CN1) | RS-232C, RS-485(2線連接),RS-422(4線連接) 非同步串列 資料長:7、8位元 同位元:偶數、奇數、無 停止位元:1、2位 傳送速度:4800、9600、19200、38400、57600、76800、115200、187500※4 bps |
| 8針MJ埠 (MJ1/MJ2) | RS-232C,RS-485(2線連接) 非同步串列 資料長:7、8位元 同位元:偶數、奇數、無 停止位元:1、2位 傳送速度:4800、9600、19200、38400、57600、76800、115200bps | |
| SD卡 | 1槽 標準配備 | |
| Ethernet | 1CH 傳送速度:100 Mbps、 10 Mbps | |
| 無線 LAN | - | |
| USB | Type A、Type mini-B(Ver.2.0) | |
| 語音輸出 | - | |
| 時鐘 | 備份期間 | 5年(周圍溫度25℃) |
| 萬年曆精度 | 每月誤差 ±90秒(周圍溫度25℃、無通電時) | |
| 適應規格 | CE標示 | EN61000-6-2、EN61000-6-4 |
| UL・cUL ※5 | UL61010-1、UL61010-2-201 | |
| KC ※6 | 對應 | |
| 電波法 | - | |
| 船級規格 | - |
展開原廠規格註記與適用條件
- ※1 使用條件為濕球溫度 39 °C 以下。
- ※2 硬體Ver.b以後。
- ※3 圖片、3D 元件、視訊及 RGB 輸入(高速模式除外)可使用較高色數,其餘以 65,536 色呈現。
- ※4 僅適用 Siemens MPI/PPI,DUR-00 無此支援。
- ※5 適用硬體 f 版起。a~e 版對應 UL 508。
- ※6 黑色前蓋版本未涵蓋。
介面、外形與面板開孔
尺寸單位為 mm。點圖可放大,連接器位置與可用功能須依型號及選配核對。
展開各部位與端子編號
- 顯示器
- 功能開關
- 電源燈
- 通訊介面模組用連接器(EXT1)
- 脫落防止用鉤子
- 選配模組用連接器(EXT2)
- SD 卡存取LED
- 電池盒
- 指撥開關
- USB 電纜固定用孔
- SD 卡用連接器(SD)
- 音訊輸出用連接器(AUDIO)
- 電源輸入端子台
- 插槽1(MJ1)
- 插槽2(MJ2)
- PLC 通訊連接器(CN1)
- 100BASE-TX/10BASE-T用連接器(LAN)
- USB-A(U-A)
- USB mini-B(U-B)
- 安裝孔

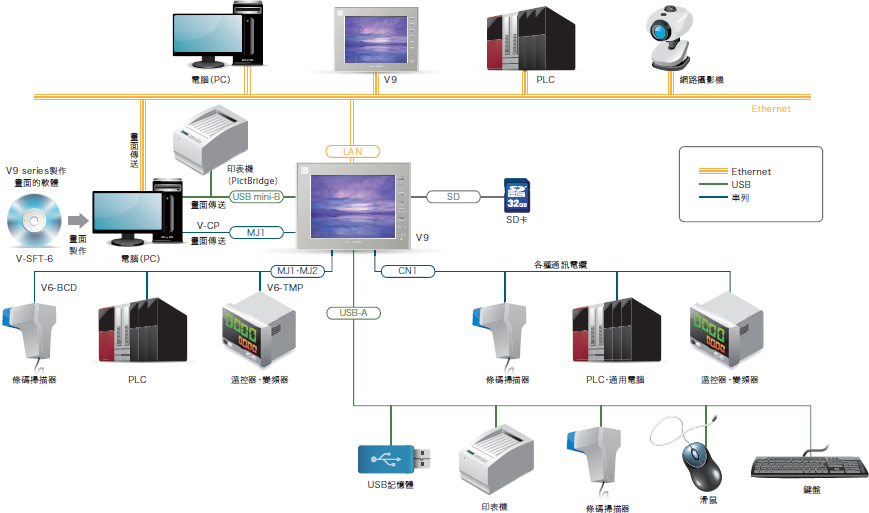

系統構成
型號構成
原廠頁列出的完整型號:V9080iCD、V9080iCBD。
