V9060iTD

富士 Fuji Electric/Hakko V9060iTD|設備操作與 PLC 通訊

依既有控制架構,規劃機台狀態、警報與參數畫面。 宇佑科技提供需求評估、相容性核對與導入技術支援。

V9060iTD
5.7型 VGA(640×480)


V9系列型錄下載


歡迎您透過LINE直接詢問或報價:
請於LINE ID搜尋 @yuyou
加入好友

詳細資訊

富士 MONITOUCH V9060iT|規格與工程圖

產品規格 介面與外形圖 系統構成 型號構成

產品規格

一般規格

  V9060iT
電源 額定電壓 DC24V
電源容許範圍 ±10%
允許瞬間停電時間 1ms以內
消耗功率(最大額定) 13W以下
絕緣電阻   DC500V 10MΩ以上
物理環境 運作溫度 0~50℃ ※1
運作濕度 85%RH以下(無結露) ※1
使用高度 標高2,000m以下
使用環境 無腐蝕性氣體、塵埃不嚴重(無導電性塵埃)
保存溫度 -10~60℃ ※1
保存濕度 85%RH以下(無結露)※1
過電壓種類 種類Ⅱ
污染度 污染度2
機械運行條件 耐振動 JIS B 3502(IEC61131-2)適用 振動頻率 5~9Hz 半振幅:3.5mm、9~150Hz 定加速度 9.8m/s2(1G)、X,Y,Z 3方向(各10次)
耐衝擊 JIS B 3502(IEC61131-2)適用 最大加速度 147m/s2(15G)、X,Y,Z各3方向、各3回(計18次)
電氣運行條件 抗雜訊 雜訊電壓1,000Vp-p、脈衝幅1μs、上升時間1ns
耐靜電放電 適用IEC61000-4-2、接觸6kV、氣中(air)8kV
設置條件 接地 D種接地(第3種接地)FG/SG分離
構造 保護結構:IP66相當、Type 4X/13(使用防水圈時) 後蓋:IP20相當 形狀:一體型 安裝方法:面板嵌入安裝
冷卻方式 自然空冷
外形尺寸 W×H×D(mm) 182.5 × 138.8 × 53.0
面板開口尺寸 W×H(mm) 174.0 × 131.0(+0.5/-0)
質量(僅本體) 約740 g
外殼顏色   淺灰(僅限黑色樣式 前蓋:黑色)
材質   PC樹脂

性能規格

畫面 Flash(FROM)   64MB
備份 SRAM   800KB
顯示部規格 顯示裝置 TFT彩色
顯示解析度 640 × 480
顯示尺寸 5.7吋
顯示顏色 26萬色 ※2
背光燈 LED
背光燈壽命 50,000 小時
觸控開關規格 方式 類比電阻膜
功能開關規格 構成數 6個
外部介面規格 D-Sub9針(CN1) ※3 RS-232C、RS-485(2線式)、RS-422(4線式) 非同步串列 資料長:7、8位元 同位元:偶數、奇數、無 停止位元:1、2位 傳送速度:4800、9600、19200、38400、57600、76800、115200 bps
8針MJ埠 (MJ1/MJ2) RS-232C、RS-485(2線式)、RS-422(4線式) ※4 非同步串列 資料長:7、8位元 同位元:偶數、奇數、無 停止位元:1、2位 傳送速度:4800、9600、19200、38400、57600、76800、115200、187500 ※5bps
SD卡 1槽 標準配備
Ethernet 1CH 傳送速度:100 Mbps、 10 Mbps
無線 LAN -
USB Type A、Type mini-B(Ver.2.0)
語音輸出 -
時鐘 備份期間 5年(周圍溫度25℃)
萬年曆精度 每月誤差 ±90秒(周圍溫度25℃、無通電時)
適應規格 CE標示 EN61000-6-2、EN61000-6-4
UL・cUL UL61010-1、UL61010-2-201 ※6 、ANSI/ISA 12.12.01
KC ※7 對應
電波法 -
船級規格   日本海事協會(NK) 美國船級社(ABS) 勞氏船級社(LR) 挪威船級社(DNV)
展開原廠規格註記與適用條件
  • ※1 使用條件為濕球溫度39 °C 以下。
  • ※2 圖片、3D 元件、視訊及 RGB 輸入(高速模式除外)可使用較高色數,其餘以 65,536 色呈現。
  • ※3 V9071iW、V9060iTD,僅限安裝選配模組(DUR-00)時。
  • ※4 僅V9071iW、V9060iTD的MJ2為4線式、支援187,500bps。
  • ※5 僅適用 Siemens MPI/PPI,DUR-00 無此支援。
  • ※6 適用硬體 f 版起。a~e 版對應 UL 508。
  • ※7 黑色前蓋版本未涵蓋。

介面、外形與面板開孔

尺寸單位為 mm。點圖可放大,連接器位置與可用功能須依型號及選配核對。

V9060iT 側視圖|富士 MONITOUCH 原廠圖
側視圖 · 點圖放大
V9060iT 正視圖|富士 MONITOUCH 原廠圖
正視圖 · 點圖放大
V9060iT 背面圖|富士 MONITOUCH 原廠圖
背面圖 · 點圖放大
V9060iT 仰視圖|富士 MONITOUCH 原廠圖
仰視圖 · 點圖放大
V9060iT 面板開口|富士 MONITOUCH 原廠圖
面板開口 · 點圖放大
展開各部位與端子編號
  1. 顯示器
  2. 功能開關
  3. 電源燈
  4. 通訊介面模組用連接器(EXT1)
  5. 脫落防止用鉤子
  6. 選配模組用連接器(EXT2)
  7. SD 卡存取LED
  8. 電池盒
  9. 指撥開關
  10. USB 電纜固定用孔
  11. SD 卡用連接器(SD)
  12. 音訊輸出用連接器(AUDIO)
  13. 電源輸入端子台
  14. 插槽1(MJ1)
  15. 插槽2(MJ2)
  16. PLC 通訊連接器(CN1)
  17. 100BASE-TX/10BASE-T用連接器(LAN)
  18. USB-A(U-A)
  19. USB mini-B(U-B)
  20. 安裝孔
  21. 滑動開關

系統構成

V9060iT 原廠系統構成圖|富士 MONITOUCH 原廠圖
原廠系統構成圖 · 點圖放大

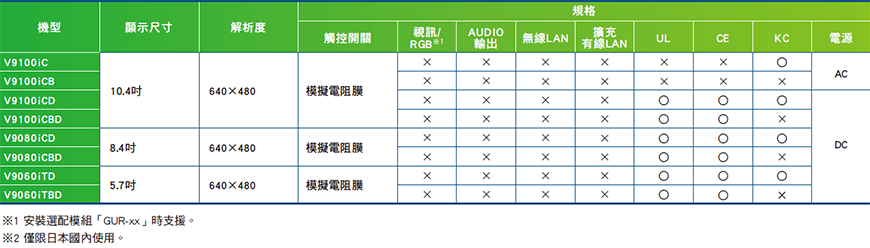

型號構成

原廠頁列出的完整型號:V9060iTD、V9060iTBD。

V9060iT 原廠型號構成圖|富士 MONITOUCH 原廠圖
原廠型號構成圖 · 點圖放大

富士原廠規格與圖面 返回 V9 系列選型指南 洽詢宇佑技術團隊

富士 Fuji Electric/Hakko V9060iTD|設備操作與 PLC 通訊

依既有控制架構,規劃機台狀態、警報與參數畫面。

宇佑科技技術服務與評估

核對完整型號、面板開孔、供電、PLC 驅動與既有 V-SFT-6 專案檔。

常見問題

既有 V9 畫面可移轉嗎?
需先確認專案檔版本、目標機型與使用中的通訊及畫面功能。

洽詢宇佑富士 HMI 技術服務

一般规格

  V9060iT
電源 額定電壓 DC24V
電壓允許範圍围 ±10%
允許瞬間停電時間 1ms以内
消耗功率(最大額定) 17W以下
絕緣電阻   DC500V 10MΩ以上
物理環境 動作環境溫度 0~50℃※1
動作周圍濕度 85%RH以下(無結露)※1
使用高度 標高2000m以下
使用環境 無腐蝕性氣體、塵埃不嚴重(無導電性塵埃)
保存溫度 -10~60℃※1
保存濕度 85%RH以下(無結露)※1
過電壓種類 種類Ⅱ
污染度 污染度2
機械運行條件 耐振動 JIS B 3502(IEC61131-2)適用
振動頻率 5~9Hz 半振幅:3.5mm、9~150Hz 恆加速度 9.8m/s2(1G)、X,Y,Z 3方向(各10次)
耐衝擊 JIS B 3502(IEC61131-2)適用
最大加速度 147m/s2(15G)、X,Y,Z各3方向、各3回(計18次)
電氣運行條件 抗干擾 干擾電壓1000Vp-p、脈衝幅1μs、上升時間1ns
耐靜電放電 適用IEC61000-4-2、接觸6kV、氣中(air)8kV
設置條件 接地 D種接地(第3種接地)FG/SG分離
構造 保護結構:面板前面:NEMA #250 TYPE 4X(indoor), TYPE 13  IP66相當(防水襯墊使用時) 後箱:IP20相當
形狀:一體成形 安裝方法:面板嵌入安裝
冷卻方式 自然空冷
外形尺寸 W×H×D(mm) 182.5×138.8×53.0
面板開口尺寸 W×H(mm) 174.0×131.0(+0.5/-0)
外殼顏色   淺灰
材質   PC樹脂
  • ※1 因會導致故障,故請使用於濕球溫度39℃以下。

性能規格

畫面記憶體(FROM)   64MB
備份記憶體(SRAM)   800KB
顯示部規格 顯示裝置 TFT彩色
顯示解析度 640×480
顯示尺寸 5.7吋
顯示顏色 26萬色※2
背光燈 LED
背光燈壽命 50,000 小時
觸控開關規格 方式 類比電阻膜
功能開關規格 構成數 6個
外部介面規格 D-Sub9針(CN1) RS-232C或RS-422/485
起止同步式 資料長:7、8位元 檢查位元:偶數、奇數、無 停止位元:1、2位
傳送速度:4800、9600、19200、38400、57600、76800、115200、187500※3bps
8針MJ埠
(MJ1/MJ2)
RS-232C或RS-422/485(2線式)
起止同步式 資料長:7、8位元 檢查位元:偶數、奇數、無 停止位元:1、2位
传送速度:4800、9600、19200、38400、57600、76800、115200bps
SD卡 1槽 標準配備
Ethernet 1CH
傳送速度:100Mbps、
10Mbps
無線LAN -
USB Type A、Type mini-B(Ver.2.0)
語音輸出 -
時鐘 備份期間 5年(環境溫度25℃)
萬年曆精度 每月誤差 ±90秒(環境溫度25℃、無通電時)
適應規格 CE標示※4 EN61000-6-2、EN61000-6-4
UL・cUL※4 UL508
KC 支援
電波法※4 -
  • ※2 只顯示圖像、3D元件、視訊輸入,除此之外為65,536色顯示
  • ※3 僅限連接西門子公司製的MPI/PPI
  • ※4 僅限DC品
型號構成:


​
